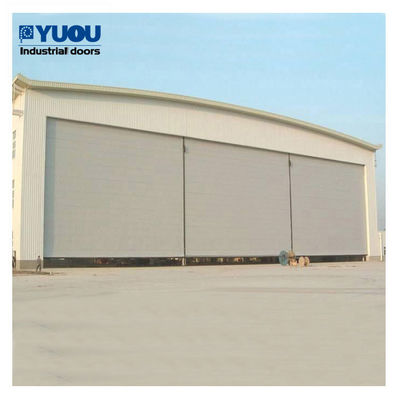

Sistema verticale leggero di Schneider di larghezza di altezza 42m della porta 17m del hangar per aerei del tessuto dell'ascensore

Porta alzantesi verticale dei hangar per aerei della luce della tenda del tessuto del PVC dell'aeroporto grande

Sistema di azionamento e di trasmissione di 1.:

1,1 dati tecnici (per riferimento soltanto).

1,2 gru del cavo metallico: composto di base, di rullo, di riduttore dell'ingranaggio e di motore di sollevamento del freno conico.

1,3 il sensore della sicurezza di Omron è installato sull'estremità di cavo d'acciaio per la sicurezza. (Nessun sensore).

1,4 il tappo è installato sul rullo per controllare il limite d'apertura e di chiusura. (Meccanico limitato).

1,5 due punti di sollevamento sono fatti allo scheletro inferiore per l'emergenza che solleva nel caso del guasto del sistema.

2. Sistema di controllo: Sistema di Schneider

2,1 quando non lavora, il sistema di controllo può tenere il motore autobloccante.

2,2 controllo insito del tappo l'apertura e chiudersi al limite stabilito di alto e di basso.

2,3 due gruppi di regolazione per una porta, installati sia ad esterno che dentro.

2,4 impermeabile

2,5 pannello di controllo: tre bottoni: UP/DOWN/STOP

3. Tenda di porta:

spessore di 1.0-1.5mm, colore comunemente usato: blu, giallo, verde, rosso, bianco

4. Struttura d'acciaio:

4,1 marca di materiale: Gruppo di Baosteel (migliore marca in Cina)

Processo di superficie: la immersione calda ha galvanizzato i tubi d'acciaio.

4,2 ferrovia di guida: segnale galvanizzato doppia caldo-immersione.

5. Struttura della guarnizione:

La struttura di gomma della guarnizione è installata sul fondo del pannello della porta. Le rotaie di guida sono sigillate con il tessuto del PVC e le mattonelle d'acciaio di colore.

La struttura della guarnizione può impedire gli insetti o la polvere.

Applicazione
